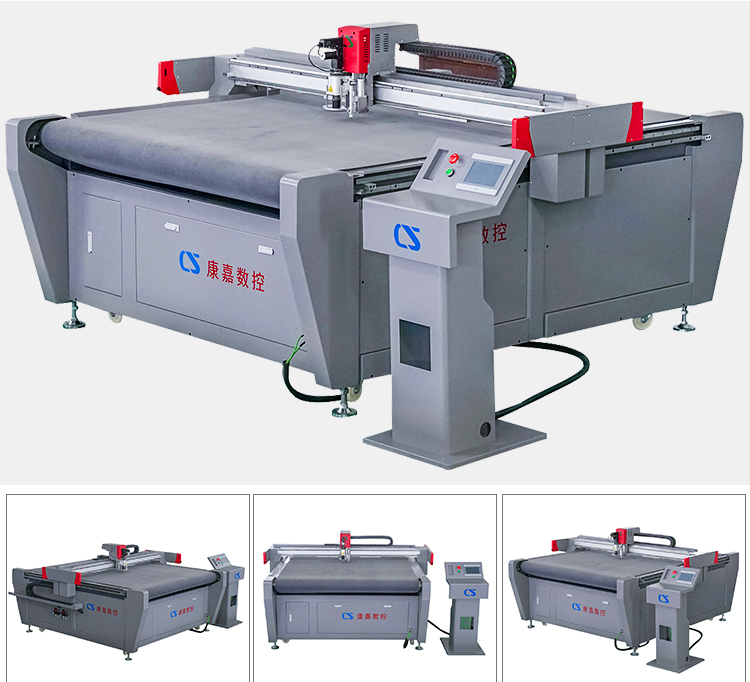

ماكينة قطع الأحذية المتأرجحة باستخدام الحاسب الآلي 1625 آلات القطع للحقائب الجلدية

1) وصف عام لجسم المعدات

يتم تقسيم المجموعة الفرعية للمعدات والمكونات الأساسية الرئيسية إلى الأجزاء التالية: مضيف آلة القطع الأوتوماتيكية، برنامج التنضيد التلقائي، نظام التحكم الإلكتروني، مضخة التفريغ، سكة التوجيه الخطية، رأس القطع الاهتزازي، السائق، المحرك، رف التروس، رف التفريغ، إلخ.

2) جزء الإطار الميكانيكي

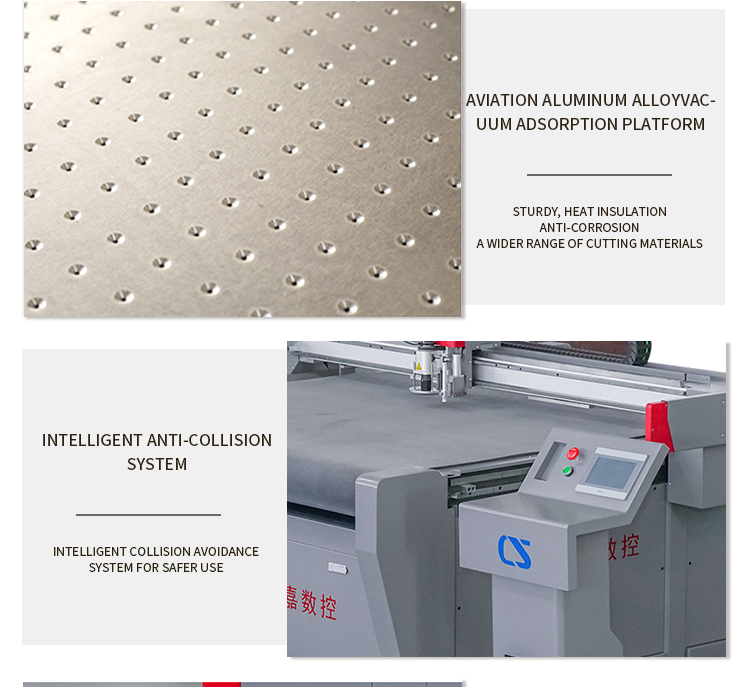

2.1.طاولة القطع عبارة عن منصة حفر مسمار ذات تجويف مفرغ من الألومنيوم المصبوب بالكامل + لباد ألياف عالي الكثافة؛

2,2.الدعامة الرئيسية عبارة عن هيكل فولاذي ملحوم: المواصفات 2000 مم × 1800 مم × 820 مم؛

3) جزء محرك الطاقة

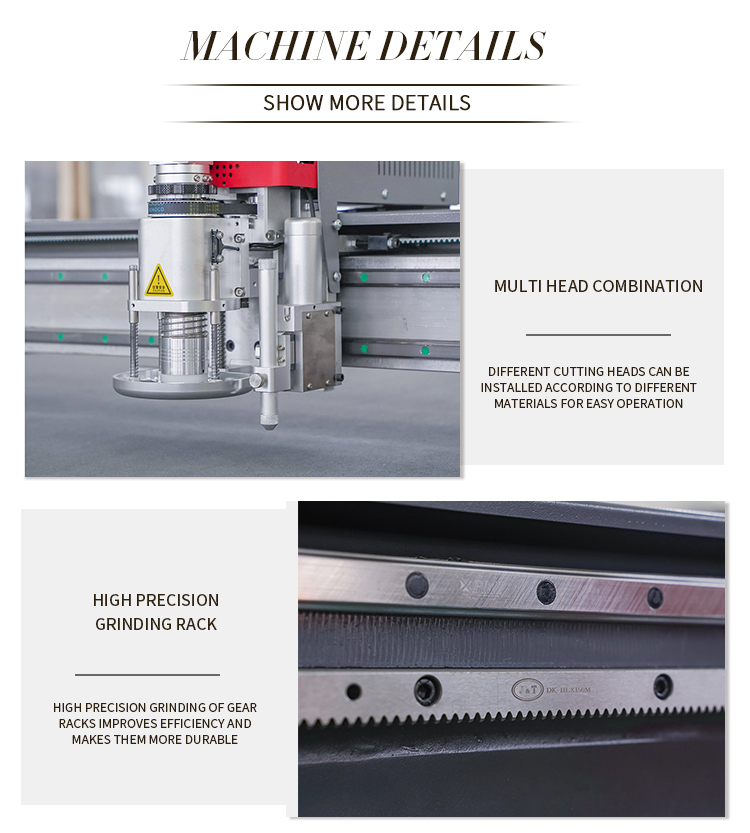

3.1.تعتمد جميع المحاور X وY ناقل حركة برف مسنن لتلبية متطلبات القطع على المدى الطويل؛

3.2.استخدام محركات مؤازرة بدون فرش مشهورة عالميًا ومحركات محركات أحادية الاتجاه ذات اتجاه X لضمان استقرار المعدات ودقة القطع؛

3.3.إنها تتمتع بقدرة تشغيل متواصل ممتازة ويمكن أن تعمل بشكل متواصل 24 ساعة في اليوم، 7 أيام في الأسبوع، دون إيقاف التشغيل للتبريد؛

3.4.يتم التحكم في سرعة القطع تلقائيًا (0-1.3 متر/ثانية)، ويمكن أن تصل سرعة القطع الفعلية إلى 0.6-1.3 متر/ثانية.الحد الأقصى لتسارع القطع لا يقل عن 11 م / ث 2، ولا يهتز الرأس عند التشغيل بسرعة عالية؛

3.5.استخدم مضخة تفريغ عالية الكفاءة ذات طاقة قوية لمنع الانزلاق أثناء القطع.يتم تضمين مضخة التفريغ في آلة القطع لتقليل إشغال المساحة.

4) جزء قطع المضيف

4.1.تعتمد معدات القطع طريقة تغذية السكين ذات الطبقة الواحدة والاهتزاز عالي التردد؛

4.2.يعتمد نظام التحكم الآلي في القطع بالكمبيوتر نظام التحكم الرقمي الموزع المعتمد على الشبكة بدلاً من النظام التناظري؛

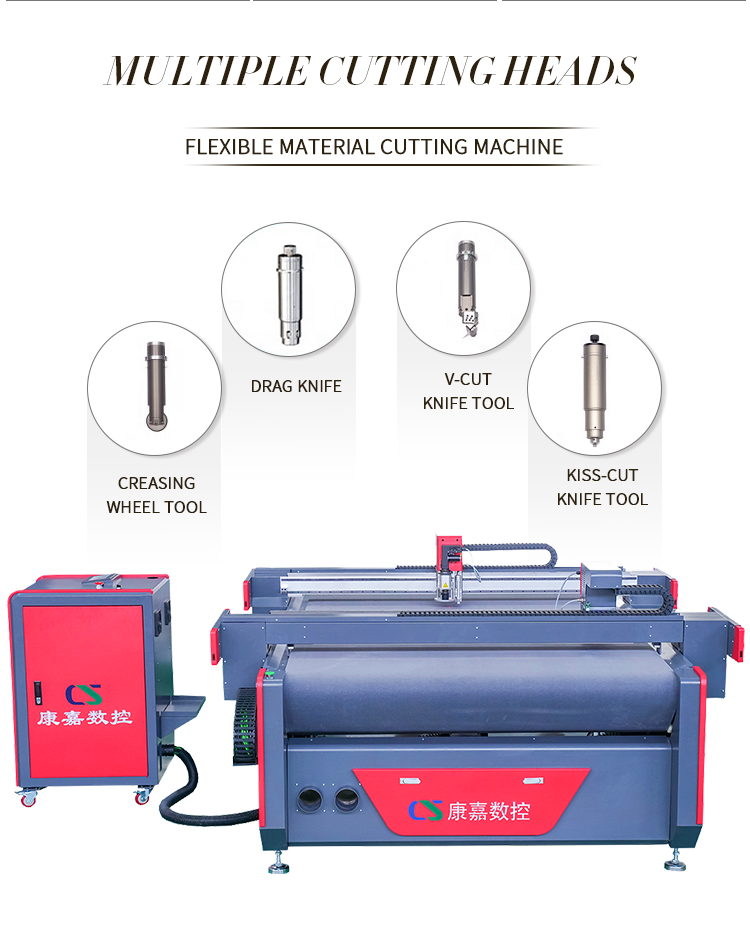

4.3.تم تجهيز المعدات بقطع سكين تهتز.يمكن تجهيز رؤوس القطع المختلفة (سكين دائري، سكين التثقيب، سكين هوائي، سكين التثقيب، إلخ) بشفرات قطع مختلفة وفقًا للمواد المختلفة لقطع المواد المرنة المختلفة.مجهزة أيضًا بقلم تحديد؛

4.4.يمكن لمنطقة طبقة القطع للمعدات أن تتكيف مع القطع ذات العروض المختلفة ومن السهل استبدالها وضبطها؛

4.5.مسار قطع ذكي، نطاق القطع يغطي عرض 0-1.6 متر، وحجم القطع مستقر وموثوق؛

4.6.عند استخدام مساحة كبيرة للقطع، يجب أن يكون اللف اليدوي في أحد الأطراف قادرًا على ضمان سلامة المشغل؛

4.7.يمكن إيقاف الآلة مؤقتًا في أي وقت أثناء القطع التلقائي.بعد التوقف المؤقت، يمكن أن يتحرك رأس الآلة ورأس القطع بشكل تعسفي.بعد استئناف القطع التلقائي، سيعود رأس القاطع تلقائيًا إلى نقطة الإيقاف المؤقت لمواصلة القطع دون الحاجة إلى تحديد موضع ثانوي يدويًا؛

5) جزء التحكم الكهربائي

5.1.اعتماد محرك مؤازر بدون فرش مشهور عالميًا ومحرك واحد وترس ذو اتجاه X لضمان استقرار المعدات ودقة القطع؛

5.2.المكونات التي تم تكوينها في نظام التحكم الكهربائي للمعدات تعتمد علامات تجارية مشهورة عالميًا، مثل Panasonic، ALPHA، CHNT، DELIXI، Inovance، Omron وغيرها من العلامات التجارية؛

6) جزء تشغيل البرمجيات

6.1.يمكن لبرامج التحكم في نظام القطع الآلي بالكمبيوتر، وإنتاج القوالب القياسية، وبرامج التنضيد التعرف على تنسيقات ملفات AutoCAD، مثل تنسيقات DXF وPLT؛التنضيد التلقائي بالكامل يحسن الاستخدام الأقصى ويوفر المواد؛يمكن استخدام برامج التحكم في القطع والتنضيد إلى أجل غير مسمى، وتكون العملية مريحة وبسيطة؛

6.2.يعتمد نظام التحكم الآلي في القطع بالكمبيوتر نظام التحكم الرقمي الموزع المعتمد على الشبكة بدلاً من النظام التناظري؛

7) جزء جهاز التغذية التلقائي (اختياري)

7.1.تحتوي هذه المعدات على مجموعة واحدة من أجهزة التفريغ (انظر الرسومات الفنية لأبعاد محددة)، ولديها أيضًا وظيفة تصحيح صلبة؛

7.2.يمكن لأداة التحميل وضع المواد الملفوفة بعرض 1.6 متر، ويمكن تعديلها وفقًا للعرض؛

7.3.قدرة التحميل لجهاز التحميل الواحد هي 80 كجم؛
